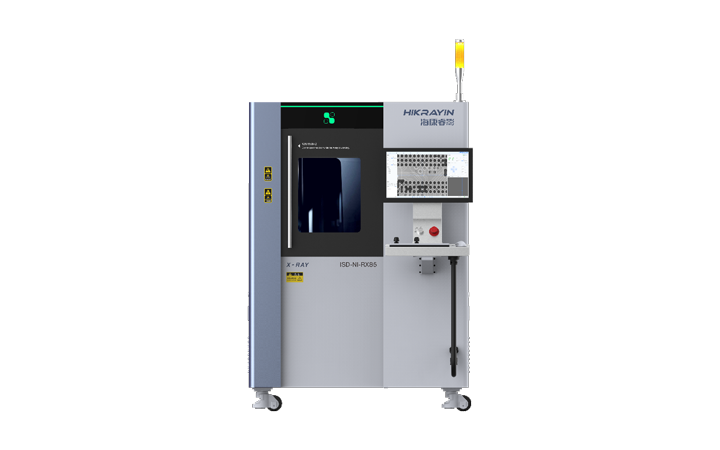

Cette série d'équipements se compose principalement de sept sous-systèmes principaux : une source de rayons X à micro-foyer, une unité d'imagerie, un système de traitement d'image informatique, un système mécanique, un système de commande électrique, un système de protection de sécurité et un système d'alarme. En intégrant la technologie moderne de tests non destructifs (CND), la technologie des logiciels informatiques, la technologie d'acquisition et de traitement d'images, la technologie de transmission mécanique et les algorithmes d'IA, le système combine les technologies optiques, mécaniques, électriques et informatiques en une seule plate-forme. En utilisant les différences d'absorption des rayons X par des matériaux de densités et d'épaisseurs variables, le système génère des images de la structure interne d'un objet et effectue une inspection des défauts internes. Il fournit des images d'inspection haute définition en temps réel des produits, permettant l'identification des défauts internes ainsi que la classification et le classement des types de défauts. De plus, selon les exigences spécifiques de l'utilisateur, l'algorithme d'IA peut évaluer automatiquement les défauts détectés, garantissant ainsi l'exactitude, la cohérence et l'objectivité des résultats de l'inspection.
.png)
Grossissement géométrique jusqu'à 45 × et taille de point focal minimale de 4 μm, équipé de technologies de débruitage IA et d'imagerie IA super-résolution.
Le modèle d'IA Hikvision Guanlan intégré permet la détection des vides en un clic.
Facile à utiliser avec seulement 30 minutes de formation requises pour un fonctionnement complet.
Prend en charge à la fois l'échantillonnage et l'imagerie complète. inspection.
Protection matérielle améliorée ; Débit équivalent de dose de rayonnement de surface <0,5 μSv/h.
Les données radiologiques peuvent être liées aux codes de produit, permettant une traçabilité complète des défauts.
| Spécifications globales | |
|---|---|
| Dimensions hors tout | 1300 mm (L) * 1500 mm (L) * 1850 mm (H) (à l'exclusion de la lumière tricolore et de la console de commande) |
| Poids total | 1600KG |
| Consommation électrique globale | 550W |
| Alimentation | CA 220 V 50/60 Hz |
| Température de fonctionnement | 10-35℃ |
| Attestation | Conforme CE |
Un système d'inspection automatisée aux rayons X (AXI) capture des images radiographiques de produits électroniques et analyse leur structure interne sans endommager le produit. Alimenté par les modèles d'IA à grande échelle Hikvision Guanlan, le système compare automatiquement les images d'inspection avec des modèles d'IA formés pour détecter les défauts, les composants manquants et les problèmes d'assemblage, contribuant ainsi à améliorer la précision de l'inspection et l'efficacité de la production.
