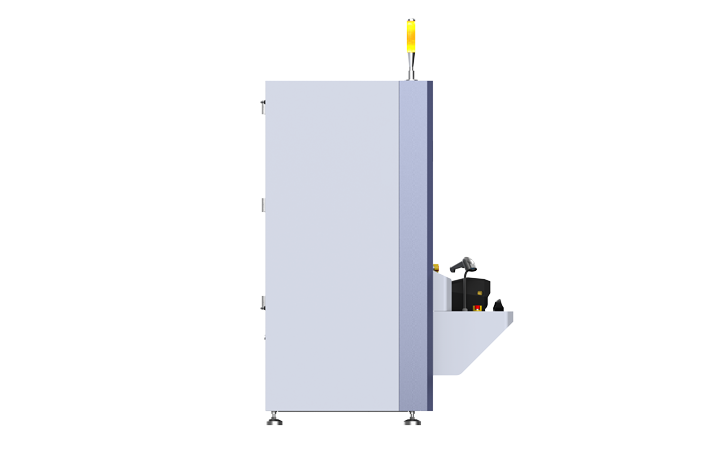

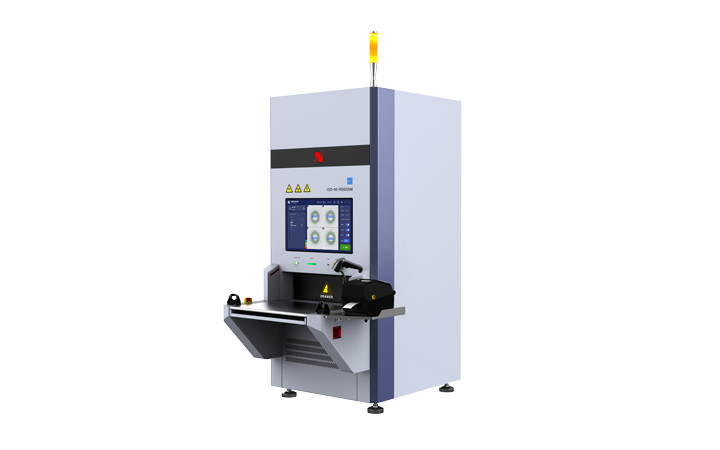

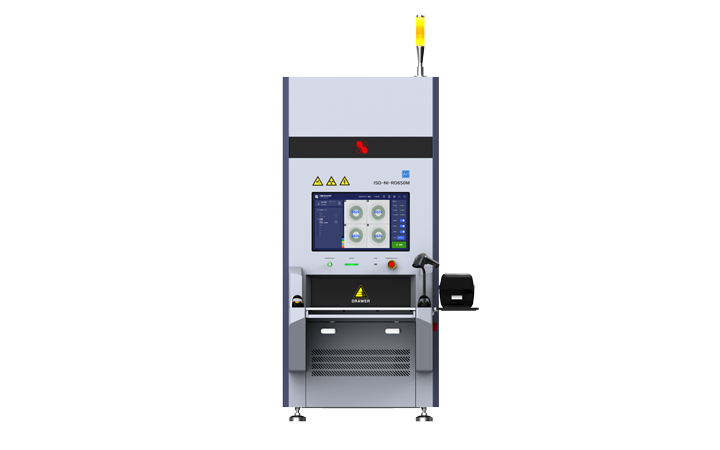

Cette série d'équipements se compose principalement de sept sous-systèmes principaux : une source de rayons X, une unité d'acquisition d'images, un système de traitement d'images par ordinateur, un système mécanique, un système de commande électrique, un système de protection de sécurité et un système d'alarme. En intégrant une technologie moderne de contrôle non destructif, une technologie logicielle, une technologie d'acquisition et de traitement d'images, une technologie de transmission mécanique et des algorithmes d'IA, le système combine les technologies optiques, mécaniques, électriques et informatiques en une seule solution. Il utilise les différences dans les caractéristiques d'absorption des rayons X de matériaux de densités et d'épaisseurs variables pour imager et compter les composants électroniques à l'intérieur des plateaux de matériaux. La machine de comptage intelligente à rayons X est conçue pour fonctionner avec les lignes de production SMT pour le comptage automatisé des stocks de matériaux en fin de ligne. Il peut compter simultanément quatre plateaux de matériaux et scanner automatiquement les codes, réduisant ainsi les besoins en main-d'œuvre et améliorant l'efficacité opérationnelle. La machine de comptage intelligente à rayons X peut également être intégrée aux systèmes MES selon les besoins, permettant une gestion plus efficace, plus fiable et basée sur les données du comptage et du stockage des stocks de matériaux.
(1).png)
Vitesse d'inspection jusqu'à 8 mètres par minute
Prend en charge les bobines de 7 à 17 pouces, les composants sensibles à l'humidité avec des emballages secs, des matériaux de barquettes, etc.
Précision de comptage de 99,99 %, alimentée par des algorithmes de comptage basés sur l'IA
Précision de lecture des codes-barres de 99,9 %, avec une numérisation de 20 MP compatible avec l'IA appareil photo
Accès à une base de données de matériaux de plus de 15 000 articles ; mises à jour des algorithmes via OTA dans les 72 heures
Intégration transparente avec des systèmes tels que ERP, MES et WMS
Protection matérielle avancée ; équivalent de dose de rayonnement de surface testé < 0,5 μSv/h
| Spécifications globales | |
|---|---|
| Dimensions hors tout | 888 mm (L) x 1350 mm (L) x 1850 mm (H) (à l'exclusion de la lumière tricolore) |
| Poids total | 520KG |
| Consommation électrique globale | 450W |
| Alimentation | CA 220 V 50/60 Hz |
| Température de fonctionnement | 0-40 ℃ |
| Attestation | Conforme CE |
Un système d'inspection automatisée aux rayons X (AXI) capture des images radiographiques de produits électroniques et analyse leur structure interne sans endommager le produit. Alimenté par les modèles d'IA à grande échelle Hikvision Guanlan, le système compare automatiquement les images d'inspection avec des modèles d'IA formés pour détecter les défauts, les composants manquants et les problèmes d'assemblage, contribuant ainsi à améliorer la précision de l'inspection et l'efficacité de la production.
